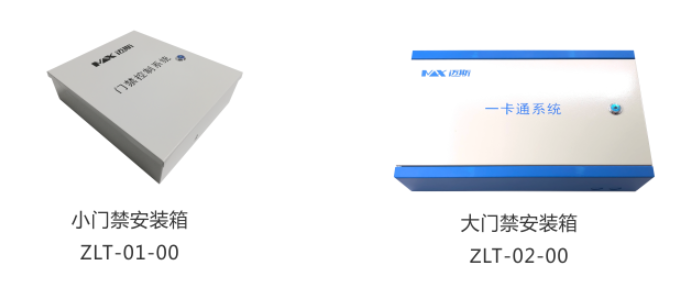

• 安裝箱介紹

備注：

箱體尺寸：小—307*260*78mm；大—421*251*87mm

鐵箱固定方式：常見的鐵箱固定方式為壁掛安裝

• 控制器介紹

備注：

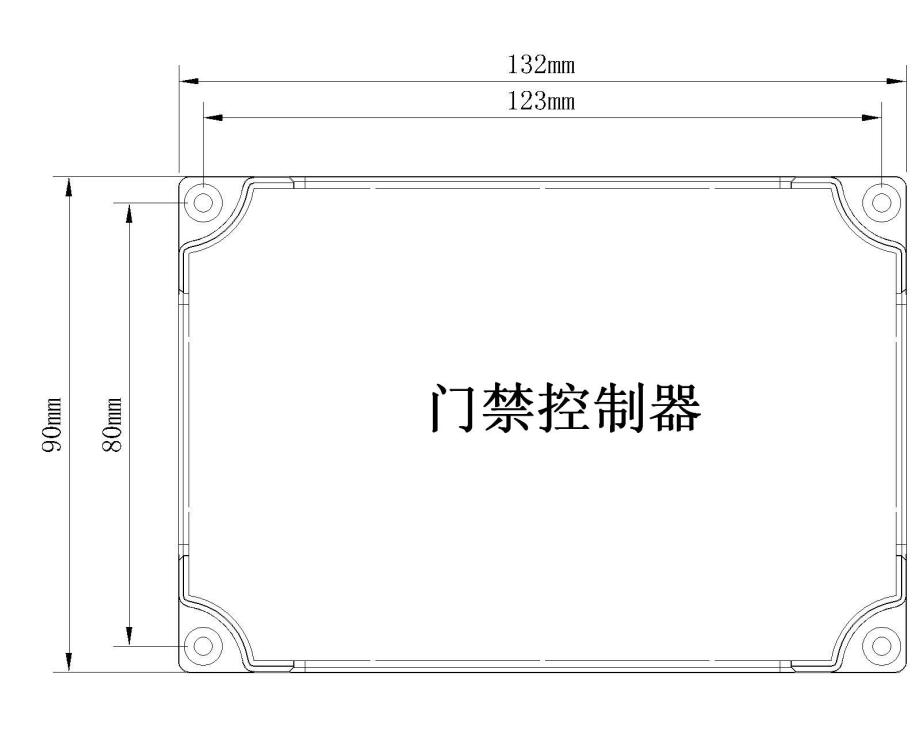

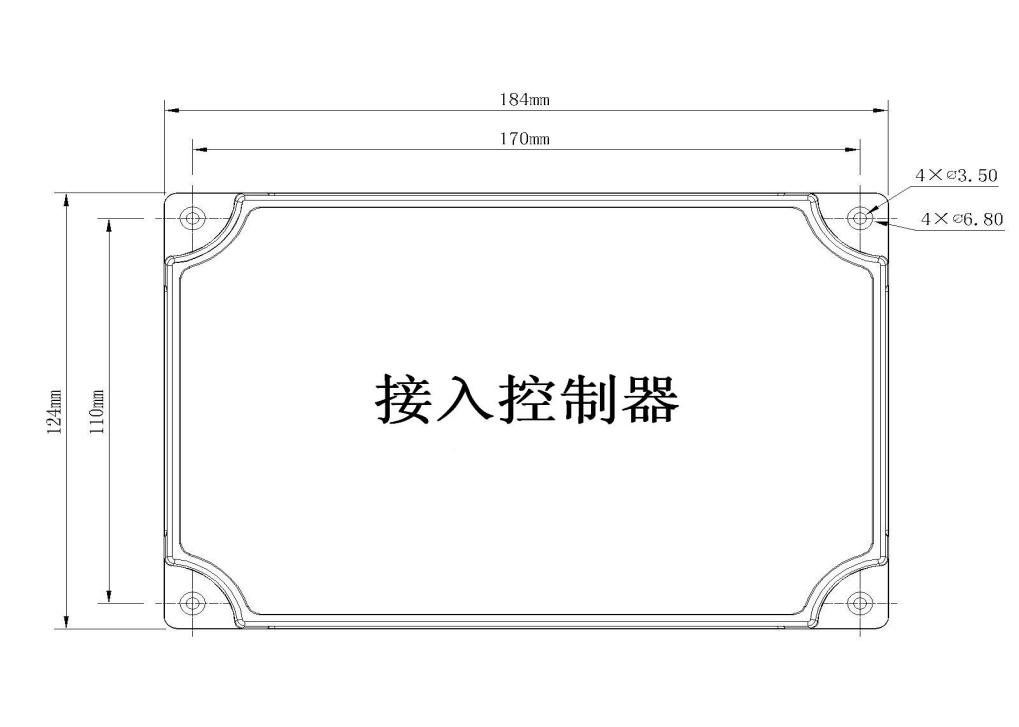

邁斯控制器外觀有大小兩款，產品尺寸如上圖示；

供電：12V ?DC；

控制器固定方式：控制器使用螺絲固定于專用鐵箱中。

• 安裝操作說明

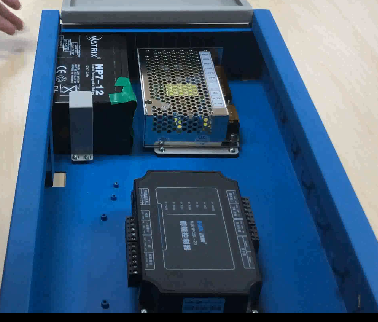

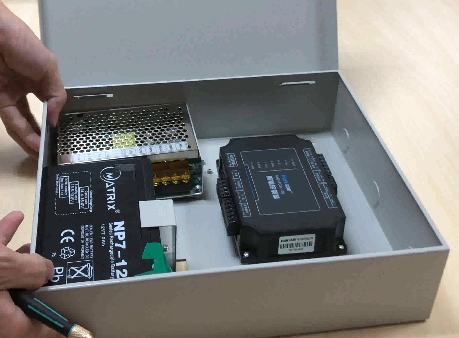

安裝效果圖

• 安裝步驟

說明：無論是大安裝箱還是小安裝，里面設備安裝方式及步驟都是一樣的。

后備電源安裝?

1、卸下蓄電池擋板，同時拿下鐵箱配件；

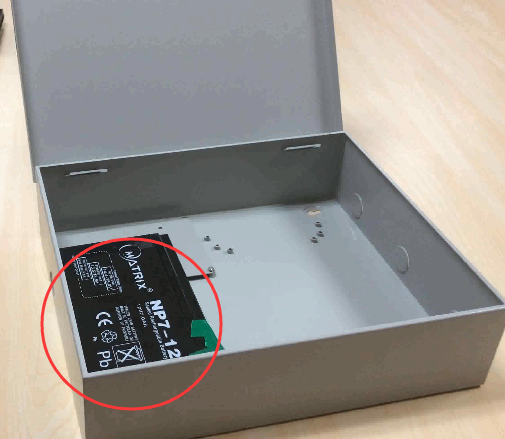

2、把蓄電池放在鐵箱內對應位置；

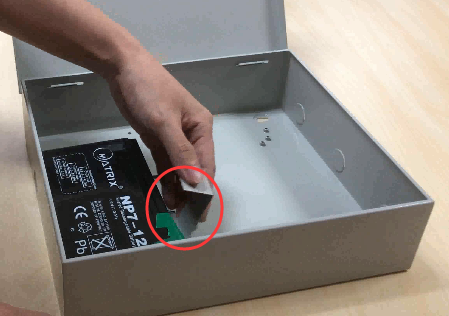

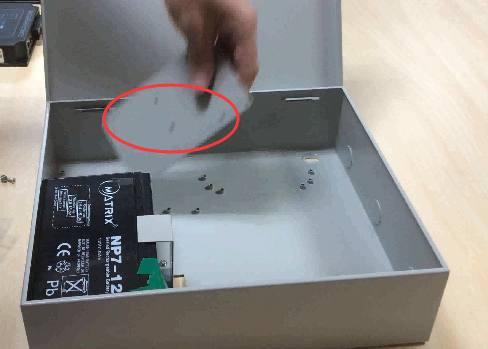

3、把擋板裝回鐵箱；

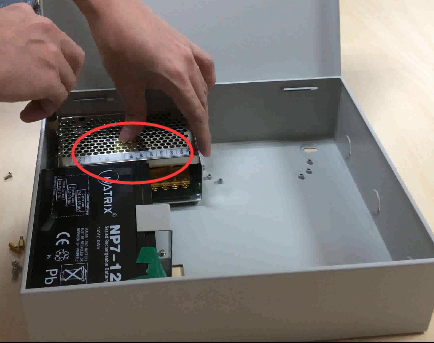

電源安裝

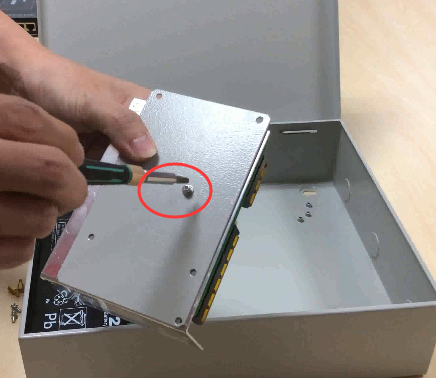

1、卸下電源固定底板；

2、把電源固定在底板上；

3、把固定了電源的底板裝回鐵箱；

?小控制器安裝

1. 先拿控制器校準鐵箱孔位；

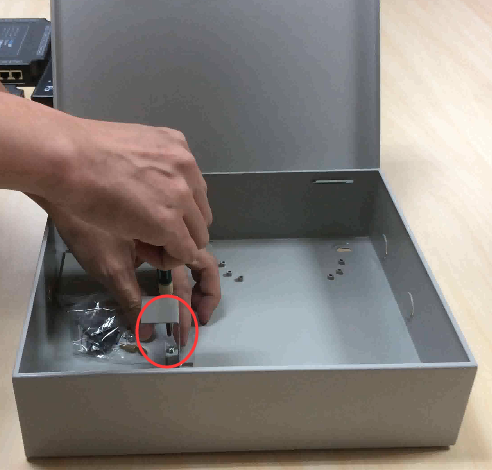

2. 在校準的空位上擰上銅柱；
3. 固定控制器在銅柱上；

大控制器安裝

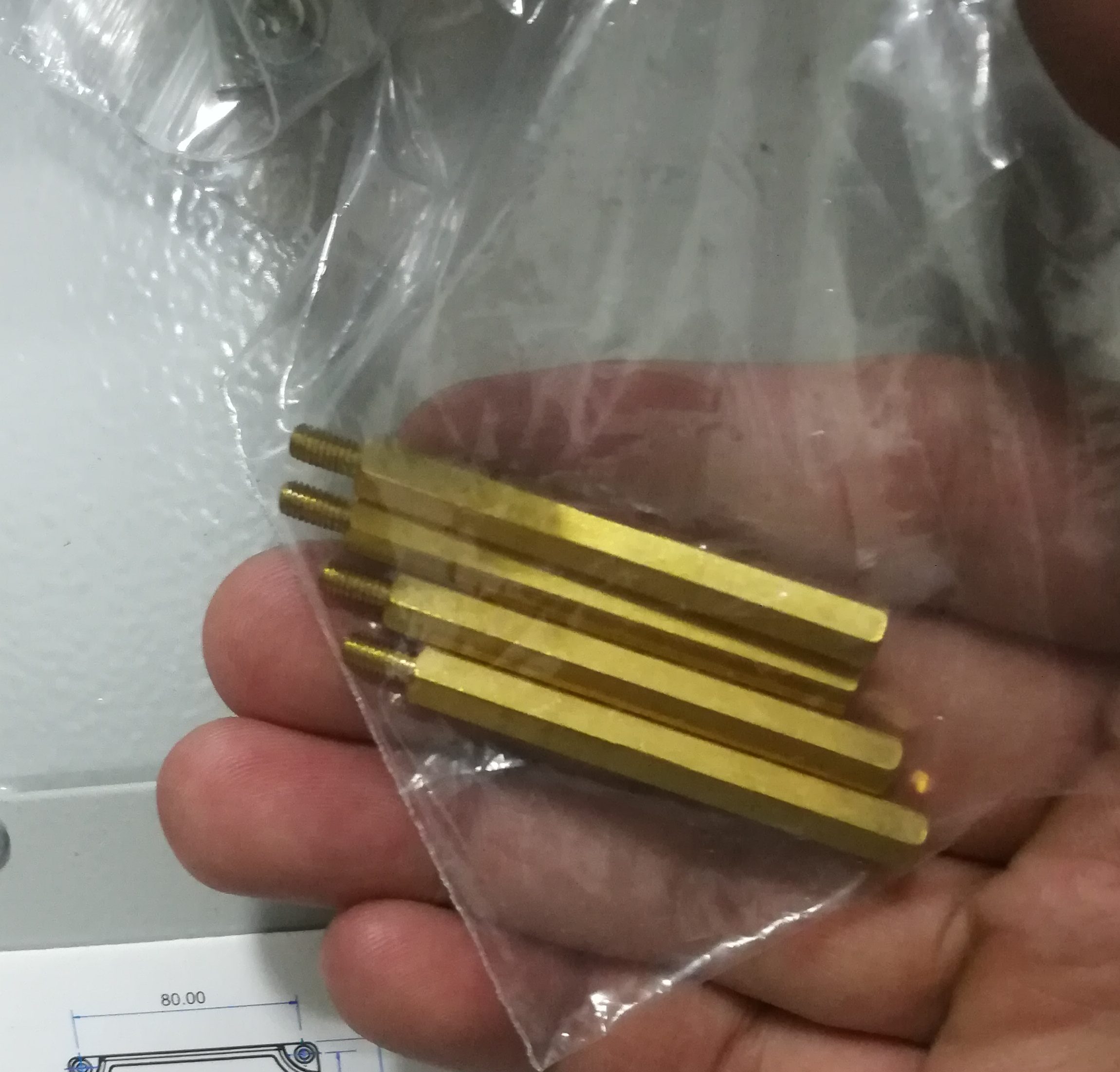

1. 大尺寸控制器安裝在小鐵箱是需要使用長款的銅柱；
2. 同樣先用控制器校準孔位；
3. 然后在校準的空位上擰上銅柱；
4. 固定控制器在銅柱上；

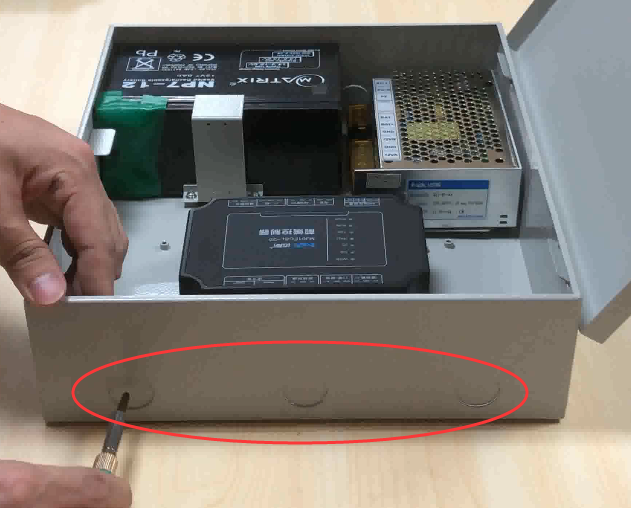

出線口說明

1. 大小兩種鐵箱上下兩邊都有預留的出線口，戳開上面的擋塊即可正常走線；
